Nguồn gốc:
Trung Quốc
Hàng hiệu:
Delicacy
Chứng nhận:
CE
Số mô hình:
DP-007
video

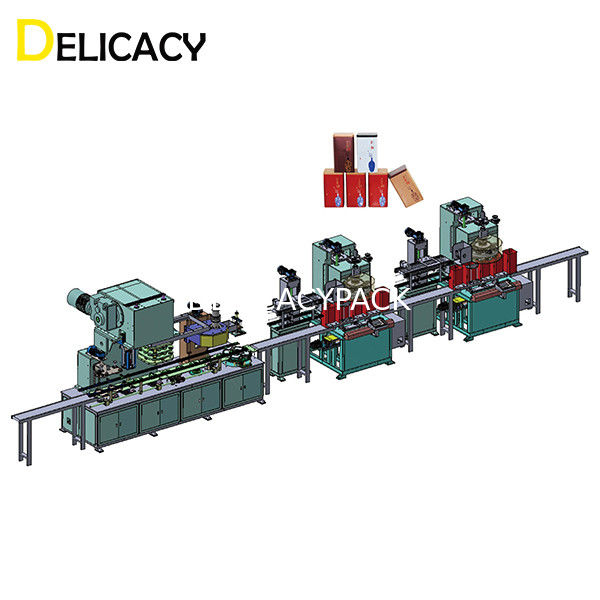

Dây chuyền sản xuất hoàn toàn tự động cho lon vuông 18L
Được sử dụng để sản xuất thân lon vuông lớn, chẳng hạn như 18L và 20L và sắp tới. Dây chuyền thực hiện sản xuất hoàn toàn tự động và sản lượng đạt 30CPM.Nó thuộc về thiết bị tiên tiến ở Trung Quốc cho đến nay và phù hợp để sản xuất hàng loạt cho lon vuông.
Các thông số kỹ thuật chính
Phạm vi áp dụng: Lon vuông lớn, như 18L, 20Lcans
Đầu ra :30CPM
Kích thước phác thảo:17000X2000X3050mm
Trọng lượng của toàn bộ dòng: khoảng 26T
Thuận lợi
Dây chuyền sử dụng bộ truyền cam hoàn toàn bằng cơ khí, hộp truyền tải cam, hộp giữ cam và hộp số chạy trơn tru và an toàn do tốc độ có thể điều chỉnh liên tục và thiết bị bảo vệ chống kẹt hộp. trạm làm việc bền hơn. Thiết kế ròng rọc có rãnh bên trong và bên ngoài đảm bảo mặt bích đồng đều và nhanh, để đảm bảo chất lượng đường may tốt.
1. GIỚI THIỆU VỀ CAN VUÔNG LỚN
Là loại lon 3 chiếc (hầu hết làm bằng chất liệu sắt tây) gồm thân, nắp và đáy lon.Hộp có hình vuông.Thân hộp có dập nổi cả 4 mặt.Dung tích lon thường là 10-20L, đường chéo 300-320mm và chiều cao 170-450mm.
Các lon có thể được sử dụng cho các sản phẩm khác nhau như thực phẩm, hóa chất, sơn, dầu ăn, dầu bôi trơn, thuốc, v.v.
2. THÔNG SỐ KỸ THUẬT CƠ BẢN VÀ QUY TRÌNH SẢN XUẤT DÂY CHUYỀN LÀM CAN VUÔNG LỚN
Dây chuyền được áp dụng để sản xuất lon vuông 10-20L tự động.
Năng lực sản xuất: 20-30CPM
Tổng công suất: khoảng 90Kw
Diện tích sàn cần thiết: khoảng 100 mét vuông
Yêu cầu nhân lực: 3-4 công nhân
Quy trình kỹ thuật: rạch phôi thân - làm tròn - hàn thân - phủ đường hàn bên trong và bên ngoài - bảo dưỡng cảm ứng - băng tải làm mát - mở rộng hình vuông - dập nổi - mặt bích trên & dưới - ghép nối đáy - quay vòng - ghép nối trên cùng - kiểm tra rò rỉ - đóng gói.
3. THÀNH PHẦN THIẾT BỊ CỦA DÂY CHUYỀN SẢN XUẤT CAN VUÔNG LỚN
Máy xén đơn tự động
| Máy xén băng chuyền có khay nạp và khay xếp tự động | |
| Kích thước tờ tối đa (L*W) | 1100*1100mm |
| Kích thước tờ tối thiểu (L*W) | 200*400mm |
| Tốc độ tối đa | 50 tờ/phút |
| Nguồn cấp | 380V/50Hz |
| Tổng công suất | 3,5Kw |
| Trọng lượng thô | 1800Kg |
| Tải trọng của máy nạp và máy xếp | 3T |
| Máy hàn thân lon hoàn toàn tự động | |
| tần số hàn | 100-280Hz |
| tốc độ hàn | 10m-20m/phút |
| Khả năng sản xuất | 25-35 lon/phút |
| đường kính lon | Φ220-Φ300mm |
| chiều cao lon | 220-500mm |
| độ dày tấm thiếc | 0,2-0,4mm |
| Đường kính dây đồng | Φ1,5-Φ1,8mm |
| chồng chéo | 0,6-1,0mm |
| Nguồn cấp | 3 pha 380V 50Hz |
| điện lắp đặt | 20Kw |
| nước làm mát | 12-20℃, 40L/phút |
| Tiêu thụ không khí | ≥200L/phút, >0.5Mpa |
| Trọng lượng thô | khoảng 3000Kg |
| Kích thước (L * W * H) | 2200*1520*1980mm |
| Máy sơn tĩnh điện đường hàn bên trong | |
| đường kính lon | Φ52-Φ350mm |
| tốc độ truyền | 10-20m/phút;20-60/phút |
| chiều rộng lớp phủ | 6-14mm |
| nguyên liệu bột | polyester epoxy |
| điện lắp đặt | 2,5Kw |
| Tiêu thụ không khí | ≥300L/phút, >0.5Mpa |
| nguồn điện đầu vào | Điện áp xoay chiều 220V, 50Hz |
| Trọng lượng thô | khoảng 500Kg |
| Kích thước (L * W * H) | 900*900*2200mm |
| Máy hàn sơn mài bên ngoài | |
| đường kính lon | Φ52-Φ350mm |
| chiều cao lon | 50-600mm |
| tốc độ phủ | 8-16m/phút;25-50m/phút |
| chiều rộng lớp phủ | 8-18mm |
| Khí nén | 0,4Mpa/cm² |
| nguồn điện đầu vào | điện xoay chiều 380V/50Hz |
| Kích thước (L*W*H) | 1800*600*1300mm |
| Trọng lượng thô | 500kg |
lò cảm ứng
| Lò sấy điện từ | |
| sức mạnh trái tim | 1-2Kw |
| tốc độ sản xuất | trên 200 lon/phút |
| đường kính lon | Φ45-Φ176mm |
| chiều cao lon | 45-600mm |
| nước làm mát | >0,4MPa, 12-20℃, 40L/phút |
| Tiêu thụ không khí | ≥50L/phút, >0.5Mpa |
| Vôn | điện xoay chiều 380V/50Hz |
Máy tạo thân lon tự động
| Máy tạo thân lon hoàn toàn tự động | |
| Khả năng sản xuất | 20-30 vòng/phút |
| phạm vi đường chéo | 300-320mm |
| Có thể phạm vi chiều cao | 170-450mm |
| độ dày vật liệu | ≤0,4mm |
| Tổng công suất | khoảng 40Kw |
| Áp suất không khí | 0,3-0,5Mpa |
| Kích thước (L*W*H) | 3020*1420*3100mm |
| Trọng lượng thô | khoảng 9T |
| Máy kiểm tra rò rỉ nội tuyến kiểu quay | |
| Có thể áp dụng phạm vi kích thước | 10-20L |
| Áp suất không khí | 4-6Thanh |
| kiểm tra áp suất | 10-15Kpa |
| tốc độ phát hiện | 20-30 lon/phút |
| độ chính xác phát hiện | 0,15mm |
| Trọng lượng thô | khoảng 3800Kg |
| Kích thước (L*W*H) | 4000*1200*2300mm |
| nguồn điện đầu vào | 380V/50Hz |
4. BẢN VẼ BỐ TRÍ DÂY CHUYỀN SẢN XUẤT
5. ƯU ĐIỂM CỦA DÂY CHUYỀN SẢN XUẤT CAN VUÔNG LỚN TỰ ĐỘNG
Toàn bộ dây chuyền sản xuất sử dụng hệ thống điều khiển lập trình máy tính tự động, thực hiện đầy đủ các hoạt động tạo hình tự động.Chỉ cần 3-4 công nhân để vận hànhtoàn bộđường kẻ.Dây chuyền có tốc độ sản xuất cao, nâng cao hiệu quả và tỷ lệ chất thải thấp.
Tất cả các trạm của toàn bộ dây chuyền sản xuất được làm bằng vật liệu có độ cứng cao và chống mài mòn.Các đường ray và cấu hình dẫn hướng được kết hợp với sự phối hợp chính xác của động cơ servo để đảm bảo hệ thống vận chuyển nhanh.Trong khi đó, đầu máy nối áp dụng thiết kế đặc biệt có tính năng tiếng ồn thấp và hiệu quả cao.Với đầu máy hàn 8 bánh, chất lượng niêm phong là nhanhvà ổn định.
